주요 개념

Route

• 게이트웨이의 기본 단위.
• ID, 목적지 URI, predicate의 collection, 필터의 collection 으로 정의
• 하나의 Route는 aggregate predicate가 참이면 매칭된다.

Predicate

• header와 parameter 등 HTTP 요청에 매칭되는 Java 8 Function Predicate.
• 인풋 타입은 스프링의 ServerWebExchange 이다.

Filter

• GatewayFilter의 인스턴스.
• 요청을 보내기 전후에 요청과 응답을 수정

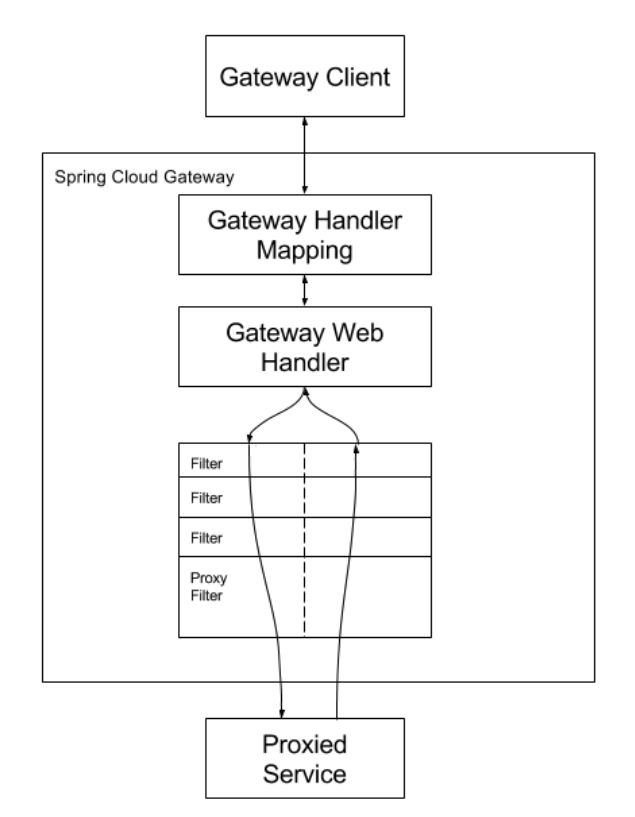

스프링 게이트웨이

클라이언트에서 게이트웨이에 요청을 보내면 Gateway Handler Mapping에서 요청에 맞는 route를 찾아서 Gateway Web Handler에 보낸다. 이 핸들러가 요청을 필터 체인애 보내고, 필터 체인은 프록시 요청을 주고(pre-filter) 받을(post-filter) 때 모두 로직을 실행시킬 수 있다.

스프링 profile 설정

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - Cookie=mycookie,mycookievalue

• Cookie라는 route predicate factory 사용
  • name: mycookie
  • value: mycookievalue

Route Predicate 팩토리

• HTTP 요청의 속성들로 매칭
• 다양한 route predicate factory 존재

The After Route Predicate Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - After=2017-01-20T17:42:47.789-07:00[America/Denver]

• datetime 이라는 파라미터 받음
• 특정 시간(Jan 20, 2017 17:42 Mountain Time (Denver)) 뒤에 일어난 요청과 매칭

The Before Route Predicate Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: before_route
        uri: https://example.org
        predicates:
        - Before=2017-01-20T17:42:47.789-07:00[America/Denver]

• 특정 시간 전

The Between Route Predicate Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: between_route
        uri: https://example.org
        predicates:
        - Between=2017-01-20T17:42:47.789-07:00[America/Denver], 2017-01-21T17:42:47.789-07:00[America/Denver]

• 파라미터로 주어진 두 시간 사이

The Cookie Route Predicate Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: https://example.org
        predicates:
        - Cookie=chocolate, ch.p

• 쿠키 이름: chocolate
• 쿠키 값: ch.p

The Header Route Predicate Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: https://example.org
        predicates:
        - Header=X-Request-Id, \d+

• header 이름: X-Request-Id
• 정규표현식: \d+

GatewayFileter Factory

• Route filterssms HTTP 요청과 응답을 수정
• 특정한 route에 해당

The AddRequestHeader GatewayFilter Factory

1
2
3
4
5
6
7
8
spring:
  cloud:
    gateway:
      routes:
      - id: add_request_header_route
        uri: https://example.org
        filters:
        - AddRequestHeader=X-Request-red, blue

• X-Request-red:blue 라는 헤더를 매칭된 요청의 헤더에 추가한다.
• 다음과 같이 Runtime에 URI 변수들을 사용할 수도 있다.

1
2
3
4
5
6
7
8
9
10
spring:
  cloud:
    gateway:
      routes:
      - id: add_request_header_route
        uri: https://example.org
        predicates:
        - Path=/red/{segment}
        filters:
        - AddRequestHeader=X-Request-Red, Blue-{segment}

The AddRequestHeadersIfNotPresent GatewayFilter Factory

1
2
3
4
5
6
7
8
9
10
spring:
  cloud:
    gateway:
      routes:
      - id: add_request_header_route
        uri: https://example.org
        predicates:
        - Path=/red/{segment}
        filters:
        - AddRequestHeadersIfNotPresent=X-Request-Red:Blue-{segment}

• X-Request-Red라는 헤더가 있으면 원래 값을, 없으면 헤더를 더해서 보낸다.

The AddRequestParameter GatewayFilter Factory

1
2
3
4
5
6
7
8
9
10
spring:
  cloud:
    gateway:
      routes:
      - id: add_request_parameter_route
        uri: https://example.org
        predicates:
        - Host: {segment}.myhost.org
        filters:
        - AddRequestParameter=foo, bar-{segment}

• red=blue 라는 요청 쿼리를 스트링을 더한다.

Default Filters

1
2
3
4
5
6
spring:
  cloud:
    gateway:
      default-filters:
      - AddResponseHeader=X-Response-Default-Red, Default-Blue
      - PrefixPath=/httpbin

• 모든 라우트에 필터를 적용하고 싶을 때 default-filters를 사용할 수 있다.
• 필터들의 리스트를 등록한다.

Global Filiters

• GatewayFilter 와 같은 signature를 가지고 있다.
• 모든 라우트에 적용하는 특수한 필터

Combined Global Filter and GatewayFilter Ordering

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@Bean
public GlobalFilter customFilter() {
    return new CustomGlobalFilter();
}

public class CustomGlobalFilter implements GlobalFilter, Ordered {

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("custom global filter");
        return chain.filter(exchange);
    }

    @Override
    public int getOrder() {
        return -1;
    }
}

• 요청을 라우터에 매칭할 때, filtering web handler가 GlobalFilter의 모든 인스턴스와 GatewayFilter의 라우터-특정된 인스턴스들을 필터 체인에 등록한다.
• 이 합쳐진 필터 체인은 org.springframework.core.Ordered 인터페이스로 정렬되는데 getOrder() 메서드로 구현 가능하다.
• pre 단계의 첫번째 필터와, post 단계의 마지막 필터가 우선 순위가 높다.

Http timeout 설정

Global timeouts

1
2
3
4
5
6
spring:
  cloud:
    gateway:
      httpclient:
        connect-timeout: 1000
        response-timeout: 5s

• connect-timeout은 milliseconds로
• response-timeout은 java.time.Duration 으로 적어주어야 한다.

route 별 timeout 설정

1
2
3
4
5
6
7
8
9
      - id: per_route_timeouts
        uri: https://example.org
        predicates:
          - name: Path
            args:
              pattern: /delay/{timeout}
        metadata:
          response-timeout: 200
          connect-timeout: 200

• connect-timeout와 response-timeout` 모두 millisecond로 적어준다.
• java 코드로도 설정해줄 수 있다.

  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  import static org.springframework.cloud.gateway.support.RouteMetadataUtils.CONNECT_TIMEOUT_ATTR;
  import static org.springframework.cloud.gateway.support.RouteMetadataUtils.RESPONSE_TIMEOUT_ATTR;

      @Bean
      public RouteLocator customRouteLocator(RouteLocatorBuilder routeBuilder){
         return routeBuilder.routes()
               .route("test1", r -> {
                  return r.host("*.somehost.org").and().path("/somepath")
                        .filters(f -> f.addRequestHeader("header1", "header-value-1"))
                        .uri("http://someuri")
                        .metadata(RESPONSE_TIMEOUT_ATTR, 200)
                        .metadata(CONNECT_TIMEOUT_ATTR, 200);
               })
               .build();
      }


Reference

• https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/
